[ 네트워크 ] Data center networks



Data center networks







microsoftware data center

 이 그림은 마이크로스프트웨어의 data center이다. 하나나가 server이다. cloud center라고 생각하면 된다. Amazon, Youtube, Akamai, Apple 등에서 data center를 운영한다. 각각 하나의 server가 최대 수용할 수 있는 동시 최대 클라이언트 수가 있을 것이다. 이것의 해결책으로 수많은 server로 load를 분산시키는 것이다.











Data center networks

 data center network의 구성이다. 우리가 아는 네트워크와 비슷하게 생겼다. load balancer에서 각각 server를 분기시켜서 보내게 된다.

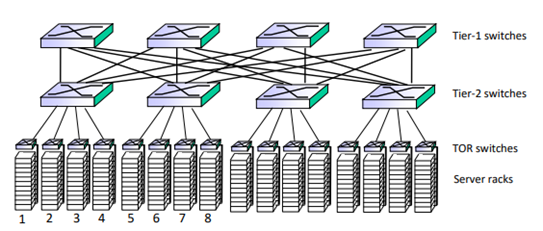

 스위치가 Tier별로 있다. 이 load balance는 L3가 아닌 애플리케이션 딴에서 라우팅해주는 것이다. 어느 server로 보낼 것인가하는 이슈이기 때문에 애플리케이션 딴에서 해야한다.

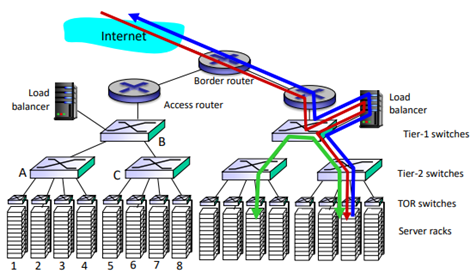

 인터넷에서 어떤 쿼리를 보냈다면 Border router에서 load balancer를 거쳐 너는 이쪽 server로 가서 처리하라고 보낸다. 외부로 나갈 때도 동일하게 한다. 경우에 따라서 녹색 선과 같이 다른 rack으로 balance를 시켜줄 수 있다.









 switch들과 rack들 사이에 수많은 연결이 있다. 이 사이에 성능을 증가시켜주는 것이 중요한 이슈이다. 해결책으로 reliability를 올려줘야 한다. 특정 서버에 문제가 생겼다면 다른 서버로 빨리 보내줘야 하는 것이다. 이런 부분들이 data center network의 이슈들이다. 보통은 각자 data center를 구축하면서 이런 부분들이 솔루션으로 들어가 있다.















[참고]

Computer Networking A Top-Down Approach 7-th Edition / Kurose, Ross / Pearson
